繼第一層的水平支撐施做完後,即可施作第二層的土方開挖。
幸福悅,地下室,開挖

開挖用大型機具會因開挖深度的加深而延長機械手臂,等施做到第三層的土方時,機械手臂的長度是很驚人的。
土方,基地,幸福悅

這個時候還需要其他小型怪手在開挖面協助施作,以提升工作效率。
怪手,開挖,幸福悅

其他文章連結

新古典室內設計概念 第二集 -「薩里郡NO.2實例」

義大利精品設計廚具-Del Tongo

西班牙進口磁磚開箱 -「凡爾賽」四樓浴廁磁磚施工

台南氣象博物館(原臺南測候所)

2013年高雄房市分析

新古典室內設計概念 第三集 -「薩里郡NO.2實例」

捷克「布拉格」建築之美

高雄LOVE新亮點-浪漫戀戀忠烈祠

文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()



完成第一層土方開挖後,就會開始安全欄杆的架設了,這可是攸關到工地安全的重要步驟,絲毫馬虎不得,上銘建設在施工時也是仔細將所有可能導致危險的地方都加上安全措施。
幸福悅,基地,建造過程

樓梯安全扶手。
施工,安全,幸福悅


水溝安全措施。
工地,安全,幸福悅

地基,工地,幸福悅
這樣的工地,令人感到格外的安全。



 其他文章連結

新古典室內設計概念 第三集 -「薩里郡NO.2實例」

捷克「布拉格」建築之美

高雄LOVE新亮點-浪漫戀戀忠烈祠

宜蘭「幾米公園」-彷彿置身幾米繪本

【宜蘭】不是吃的「瑞士捲」是住的「自然捲」(外觀)

文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()

9-1031110第一層水平支撐


文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()

8-1031106連續壁劣質打除


文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()



大型機具進場進行地下室開挖,預留機具工作檯面,從連續壁周圍開始挖掘,挖掘過程中,可以看到先前施作的中間樁的位置也顯露出來。
 地下室,開挖,幸福悅


挖掘出來的棄土需使用棄土車運至暫時存放場存放,以利日後回填。
 土方開挖,地基工程,幸福悅


另一方面工人也同時進行地下高程的標示。
地下室,開挖,幸福悅


挖掘到設計深度後接著就是進行後續的連續壁支撐施作了。
土方,地基,建造

其他文章連結

高雄豪宅【凡爾賽】「線版變化」富麗堂皇的巴洛克建築(上)

高雄豪宅電梯別墅「凡爾賽」頂樓防水地磚施工

法國巴洛克建築豪宅「凡爾賽」B棟外觀石材施工

高雄豪宅「凡爾賽」Otis電梯內裝開箱文

文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()

中間樁施作依工程時間來說大約是連續壁完成後,地質改良之前,其作用為解壓孔及防止擋土結構物內擠及隆起,最主要目為支持擋土支撐。首先需做樁孔中心放樣,此時放樣須特別注意XY 軸的準確度。
擋土,工程,幸福悅


接著使用機具引孔,鑽掘取土,其目的是為了提升後續打樁工作精準度,鑽掘時地面都在震動,可見作用力是多麼的巨大。
 中間樁,地基,幸福悅


接著再以油壓震動機將H型鋼緩慢打擊貫入至所需位置,打設時需派專人在旁以手勢協助操作機具者,確認H型鋼是否位於放樣位點,也必須同時確認垂直精度。

油壓震動機,H型鋼,施工

打設完成之中間樁。

幸福悅,基地,建造過程

 其他文章連結

高雄豪宅【凡爾賽】電梯豪宅開賣嚕!

高雄豪宅【凡爾賽】「線版變化」富麗堂皇的巴洛克建築(上)

文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()


繼連續壁工程完成之後,緊接著要施做的是CCP止水樁的施工。
CCP (Chemical Churning Pile) , 其目的為地盤改良,又稱高壓灌漿,是利用超高壓噴流水之原理再加以深入之應用工法。
高壓灌漿,地盤改良,幸福悅

而此次因應連續壁的下挖的深度,樁的深度為11米,直徑為12公分。
地盤,地基,Chemical Churning Pile

工地中使用了四台鑽掘機同時向四個面施作。
鑽掘機,地盤,幸福悅
鑽桿上佈滿了密密麻麻的轉痕。
鑽桿,基地,幸福悅
鑽掘過程細部照片:
幸福悅,生產履歷,建造過程

 其他文章連結

西班牙進口磁磚開箱 -「凡爾賽」四樓浴廁磁磚施工

台南氣象博物館(原臺南測候所)

2013年高雄房市分析

新古典室內設計概念 第三集 -「薩里郡NO.2實例」

捷克「布拉格」建築之美

高雄LOVE新亮點-浪漫戀戀忠烈祠

文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()

上銘建設在建造房子過程中最著重的細節之一就是防水施作;一棟外觀再華麗,建材用的再高檔,那都只是表面的,其藏在裡層的防水工程沒有施作完善,那也只是金玉其外,敗絮其中。那麼多高檔的材料也禁不起水分的侵蝕而剝落,再華麗的建築也會因而老舊敗壞。
在蓋豪宅的過程中,我們除了用最高檔的建材,用心設計過的外觀,耐震的構造更給了建物最完善的防水。

首先,外露陽台是最容易受日曬雨淋的部分,也因此更容易造成漏水問題。在施作防水之前,必須先將結構體上的髒污,雜物,甚至是牆角泥作所殘餘的土灰給剔除,如此才能保證防水層完整的黏附在結構體之表面。
  頂樓防水,雙鼎,生產履歷       防水,雙鼎,上銘生產履歷


接著就可以塗上第一層的防水材料了,特別值得注意的是,我們都會由頂板再沿女兒牆上多滾上二十公分高,加強防水效果。
女兒牆,加高,建造住宅


在結構體交接處以及室內外相接處會再以不織布多層加強施作。
 結構體,防水,雙鼎      室內外,不織布,上銘生產履歷


再繼續上其他防水材料及不織布,多層交疊,使得水分無從進入。
   蓋房子,防水材,工法      上銘生產履歷,雙鼎,建商


公開,生產履歷,防水

最後還要再上一層防水材料。

屋頂,漏水,生產履歷

第一階段的防水完成後就會先進行試水了,試水的主要目的是找出有無施工遺漏處,如防水材料有破損或施作不當,水分就會從施工瑕疵處出現。
上銘,雙鼎,建造   防水測試,買房重點,生產履歷
 上銘生產履歷,雙鼎,建商   試水,漏雨,透天


因為室外的陽台經常會受到日曬、雨淋,故上銘建設也加入了點焊鋼絲網抗裂鋪設;除了保護底層的防水施作層,也是為了日後的混凝土灌漿的結構性而施作。
抗裂,防水,購屋   點焊鋼絲網,地震,屋頂

鋪灑黏著劑增加黏著力。
防水工程,購屋重點,生產履歷公開   公開透明,生產履歷,房屋建造

進行保護PC的施作,一般來說在厚度上面我們都抓在五公分左右。
混凝土,屋頂防水,上銘   雙鼎,生產履歷,灌漿

文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()



五樓牆模板的組立。
過程公開,建造,生產履歷

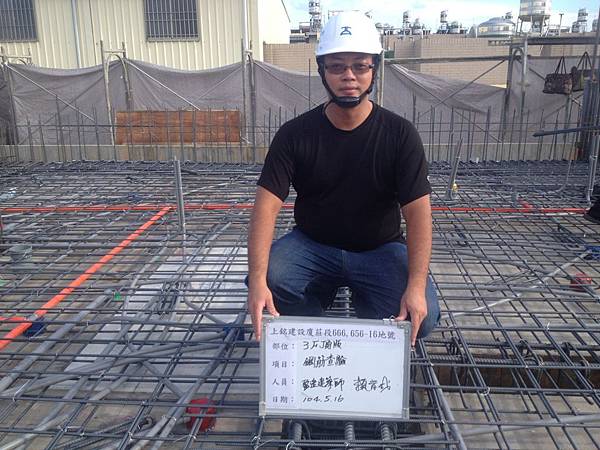

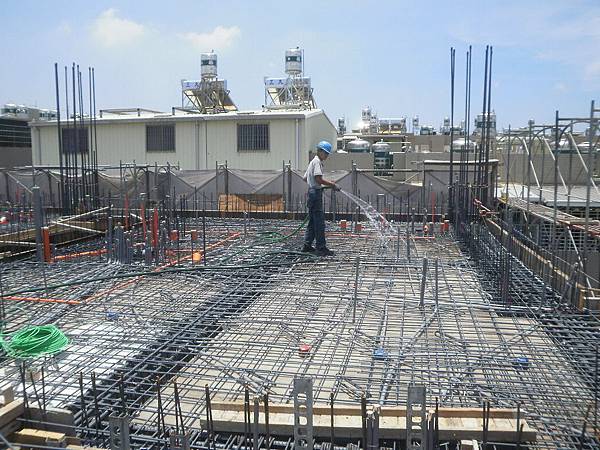

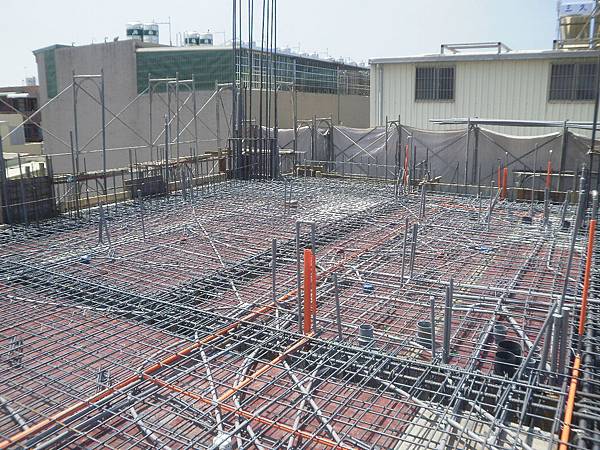

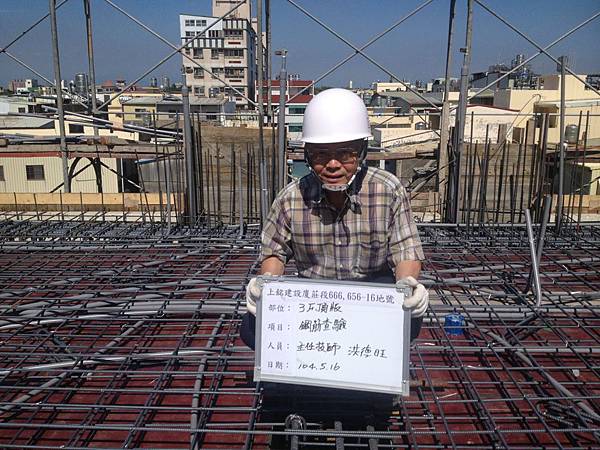

RF綁筋完成。每個階段,我們都會做詳細的紀錄,讓大家能更了解建築物的施工過程,也可藉此達到瞭解一些較簡單的結構行為。
施工過程,結構,買房重點
RF頂板灌漿及養護,此時的高度超越周遭鄰房了;一樣在混凝土管尾會使用高頻率震動機搗實混凝土,使澆置的混凝土粒料均勻密實,以避免產生蜂窩現象。
震動機,搗實,結構安全

結構體,購屋,生產履歷

接著要進行的就是重要的防水工程了,而這是上銘建設相當在意的細節,卻也是許多建商容易忽略的地方,將在下次做詳細的防水施工介紹。







【本館路特區-凡爾賽】「實品屋-客廳」讓你更想回家~

 【本館路特區-凡爾賽】「實品屋-廚房」女主人的自由發揮空間”廚房與餐廳”

 【電梯別墅-凡爾賽】「樣品屋-主臥室」超質感的休息空間~

【澄清湖特區-上銘凡爾賽】「實品屋-男孩房」屬於自己的自由空間~

文章標籤

madestyle65 發表在 痞客邦 PIXNET 留言(0) 人氣()

4-母單元施作止水板
